Микроскоп для пайки — это специализированный оптический прибор, предназначенный для визуального увеличения мелких деталей при выполнении монтажных и ремонтных работ с электронными компонентами. В отличие от классических лабораторных или биологических микроскопов, эти устройства относятся к категории стереоскопических, то есть формируют объёмное трёхмерное изображение наблюдаемого объекта. Именно объёмность картинки имеет принципиальное значение для пайки, поскольку мастеру необходимо точно оценивать расстояния, глубину и взаимное расположение элементов, работая паяльником или другим инструментом непосредственно под объективом.
Ключевые отличительные особенности паяльного микроскопа можно описать так:
- Стереоскопическое изображение — два независимых оптических канала создают эффект объёмного восприятия;
- Сравнительно небольшое увеличение — обычно в диапазоне, достаточном для работы с мелкими компонентами без потери обзора;
- Большое рабочее расстояние — значительный промежуток между линзой и объектом, позволяющий свободно манипулировать инструментом;
- Широкое поле зрения — возможность одновременно видеть достаточную область печатной платы;
- Прямое, неперевёрнутое изображение — то, что мастер видит в окулярах, совпадает с реальным положением деталей.
Главное назначение такого прибора — компенсировать ограниченные возможности человеческого зрения при работе с современной микроэлектроникой. По мере того как электронные компоненты становятся всё миниатюрнее, паять и контролировать качество монтажа невооружённым глазом становится практически невозможно. Микроскоп для пайки делает видимыми мельчайшие дорожки, выводы микросхем и крошечные SMD-элементы, обеспечивая точность, которой иначе достичь нельзя. Таким образом, этот инструмент превращается в обязательное оснащение для всех, кто профессионально или серьёзно занимается электроникой.
Основные функции и составные части
Функциональность паяльного микроскопа определяется набором его компонентов, каждый из которых выполняет свою роль в обеспечении удобной и точной работы. Понимание устройства прибора помогает правильно выбрать модель под конкретные задачи и грамотно её эксплуатировать. Современные паяльные микроскопы выпускаются как в оптическом исполнении с окулярами, так и в цифровом формате с выводом изображения на экран.
В состав типичного микроскопа для пайки входят следующие элементы:

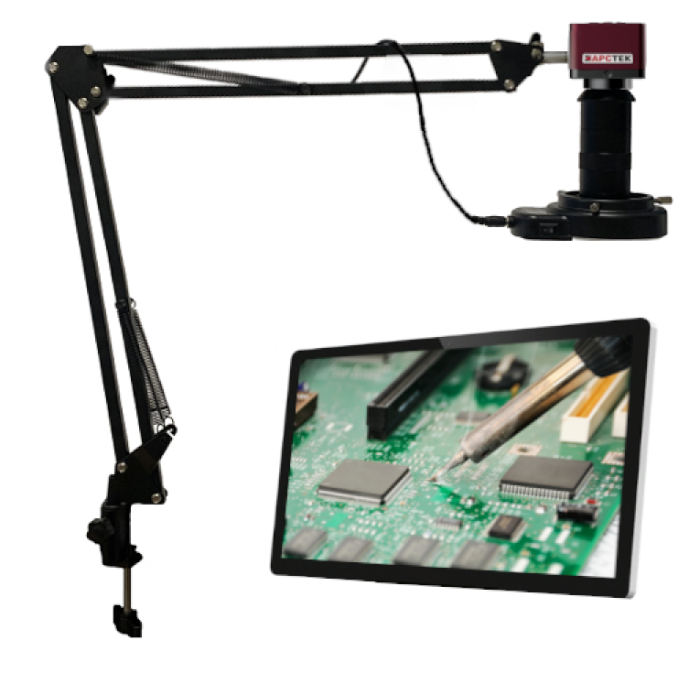

- Оптическая головка — содержит систему линз и обеспечивает заданное увеличение и стереоскопический эффект;
- Окуляры или цифровая камера — устройства, через которые оператор воспринимает увеличенное изображение;
- Штатив или кронштейн — удерживает оптическую часть и позволяет регулировать её положение, нередко с возможностью выноса над рабочей зоной;
- Система фокусировки — механизм точной наводки на резкость относительно поверхности платы;
- Осветитель — чаще всего кольцевая светодиодная подсветка, дающая равномерное и яркое освещение рабочего поля без теней.
Приобрести качественный микроскоп для пайки с подходящими характеристиками и необходимыми аксессуарами можно в компании «Арстек», специализирующейся на поставках оптического оборудования для электроники и лабораторий. Стоит отметить, что ассортимент компании не ограничивается приборами для монтажных работ — здесь также представлены микроскопы ведущих мировых производителей, таких как Olympus, Leica, Nikon и Zeiss, что позволяет подобрать решение под любые профессиональные требования и финансовые возможности.
Отдельного упоминания заслуживают дополнительные принадлежности, расширяющие возможности прибора. К ним относятся сменные объективы и окуляры, изменяющие диапазон увеличения, барлоу-линзы для регулировки рабочего расстояния, а также различные крепления и адаптеры для подключения камер и мониторов. Правильно подобранная комплектация позволяет адаптировать микроскоп под специфику конкретных задач — от тонкой работы с микросхемами до контроля качества готовых изделий.
Применение в электронике и ремонтных работах
Сфера применения паяльных микроскопов охватывает практически все направления, связанные с производством, обслуживанием и ремонтом электронной техники. Развитие технологий привело к тому, что компоненты на печатных платах уменьшились до размеров, измеряемых долями миллиметра, и работа с ними без оптического увеличения стала недопустимо рискованной. Микроскоп позволяет специалистам выполнять операции, которые ещё несколько десятилетий назад казались невыполнимыми вручную.
Наиболее востребован такой прибор в следующих областях:
- Ремонт смартфонов и планшетов — пайка микросхем, замена разъёмов и восстановление повреждённых дорожек на компактных платах;
- Обслуживание компьютерной техники — работа с материнскими платами, видеокартами и другими сложными модулями;
- Производство электроники — монтаж SMD-компонентов и контроль качества паяных соединений на конвейере;
- Реболлинг и замена BGA-чипов — операции с микросхемами, выводы которых скрыты под корпусом;
- Прототипирование и радиолюбительство — сборка и отладка авторских устройств с мелкими элементами.
Особую ценность микроскоп приобретает на этапе диагностики неисправностей. Многие дефекты — микротрещины в пайке, замыкания между соседними контактами, повреждения проводящих дорожек или коррозия — попросту невозможно обнаружить без значительного увеличения. Прибор позволяет мастеру детально осмотреть проблемный участок, точно локализовать неисправность и убедиться в качестве выполненного ремонта, что напрямую влияет на надёжность восстановленного устройства.
Помимо непосредственно пайки, микроскопы широко используются для входного и выходного контроля продукции. На производстве с их помощью проверяют правильность установки компонентов, отсутствие непропаев и перемычек, соответствие монтажа технической документации. Такой контроль помогает выявлять брак на ранних стадиях, снижая издержки и повышая общее качество выпускаемой электроники.
Преимущества использования микроскопов для пайки
Внедрение микроскопа в процесс пайки и ремонта электроники приносит специалисту целый ряд ощутимых выгод, которые отражаются на качестве работы, её скорости и комфорте исполнителя. Эти преимущества объясняют, почему оптическое оборудование давно перестало быть атрибутом исключительно крупных производств и прочно вошло в арсенал частных мастеров и небольших сервисных центров. Вложение в качественный прибор окупается за счёт повышения результативности труда и сокращения количества ошибок.
Основные преимущества работы с паяльным микроскопом включают:
- Высокую точность операций. Многократное увеличение позволяет аккуратно паять даже самые миниатюрные компоненты, не задевая соседние элементы;
- Снижение количества брака. Возможность сразу контролировать качество соединения уменьшает число переделок и повторных вмешательств;
- Сбережение зрения мастера. Работа через оптику или на экране снимает чрезмерное напряжение глаз, характерное для пайки невооружённым взглядом;
- Улучшенную эргономику. Правильно установленный микроскоп позволяет сохранять удобную позу, снижая нагрузку на спину и шею при длительной работе;
- Возможность обучения и документирования. Цифровые модели позволяют выводить изображение на монитор, записывать процесс и демонстрировать его другим специалистам.
Немаловажным аргументом в пользу применения микроскопа становится рост профессиональной репутации мастера. Качественно выполненная под увеличением работа отличается надёжностью и аккуратностью, что ценится клиентами и формирует доверие к специалисту или сервису. Способность браться за сложные задачи, недоступные тем, кто работает без оптики, расширяет круг заказов и повышает конкурентоспособность.
В конечном счёте использование микроскопа для пайки повышает не только качество отдельных операций, но и общую эффективность всего рабочего процесса. Экономия времени на диагностике, уменьшение числа ошибок, бережное отношение к собственному здоровью и возможность выполнять высокоточные манипуляции складываются в весомое преимущество. Для любого, кто стремится работать с современной электроникой на профессиональном уровне, такой прибор становится не роскошью, а необходимым и полностью оправданным инструментом.
